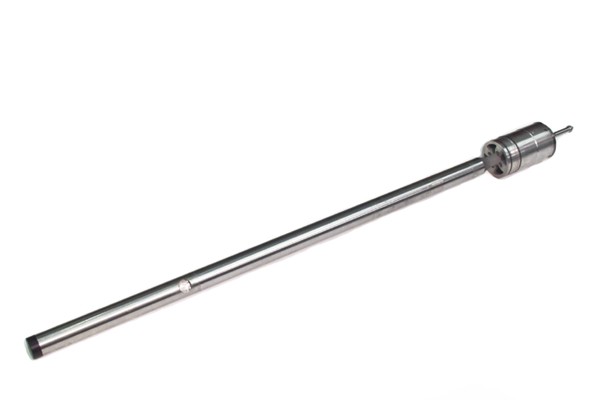

Ротационный генератор импульсов MWD

Сверхнадежный, высокоэффективный бесщеточный двигатель постоянного тока и контроллер, один открытый путь потока.

Положительный импульсный выход и контроль защиты от заклинивания практически исключают любые заедания или блокировки во время работы

Технические характеристики роторного генератора импульсов MWD

Передача сигнала: Положительный импульс бурового раствора

Высота импульса: регулируемая

Активация: Электромеханическая

Рабочее напряжение: 28–40 В постоянного тока

Внешний диаметр импульсного блока: 8,25 / 8 / 6,75 / 6,25 / 4,75 дюйма

Диапазоны расхода: 241 мм или больше – от 41 до 76 л/сек.

                                      203 мм – от 19 до 69 л/сек.

                                      159–171 мм – 9–47 л/сек.

                                      121 мм – от 7,9 до 22 л/сек.

                                      79 и 89 мм – от 4 до 16 л/сек.

Содержание песка: рекомендуется < 1% по объему, максимум 3% по объему.

Допуск LCM: средняя гаечная пробка 50 фунтов/барр. (средняя гаечная пробка 143 кг/м3)

Рабочая температура: 150˚C; опция 175˚C

Максимальное давление: 138 МПа; вариант 172 МПа

Перепад давления: Нет требований

Возможность отклонения: подключение API ограничено
