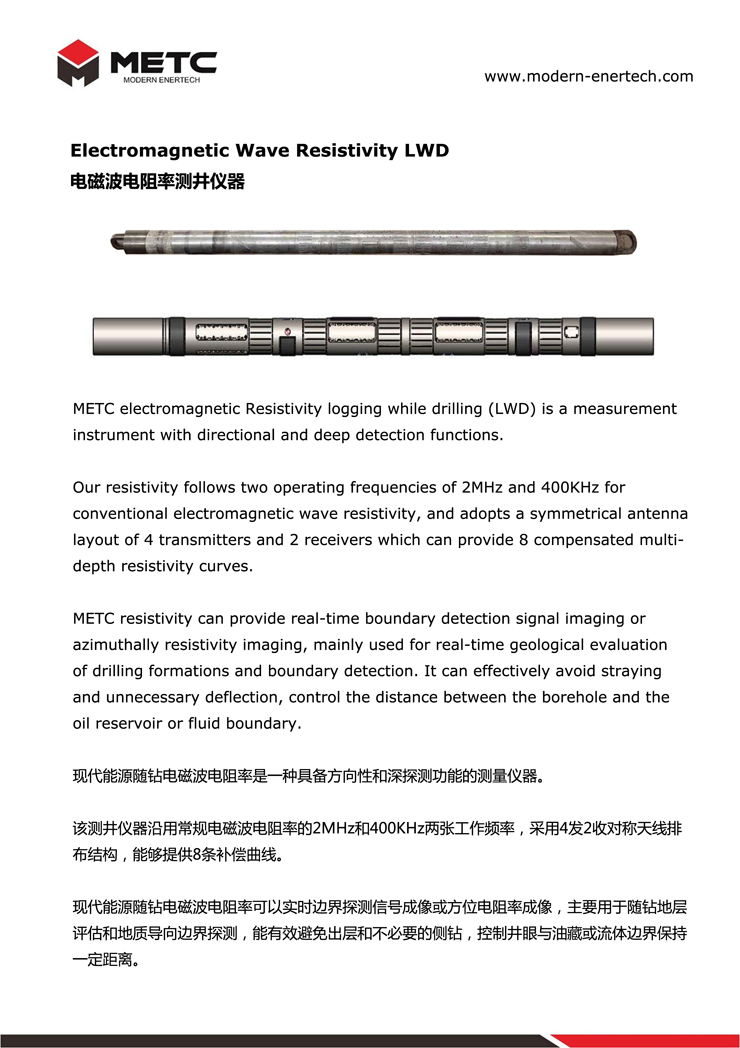

Каротаж удельного сопротивления электромагнитными волнами METC во время бурения (LWD) представляет собой измерительный прибор с функциями направленного и глубинного обнаружения.

Наше сопротивление соответствует двум рабочим частотам 2 МГц и 400 кГц для обычного сопротивления электромагнитным волнам и использует симметричную схему антенн из 4 передатчиков и 2 приемников, которые могут обеспечить 8 компенсированных кривых удельного сопротивления с разной глубиной.

Наше сопротивление может обеспечить изображение сигнала обнаружения границ в реальном времени или изображение азимутального сопротивления, которое в основном используется для геологической оценки буровых пластов в реальном времени и обнаружения границ.

Он позволяет эффективно избегать отклонений и ненужных отклонений, контролировать расстояние между скважиной и нефтяным резервуаром или границей жидкости.

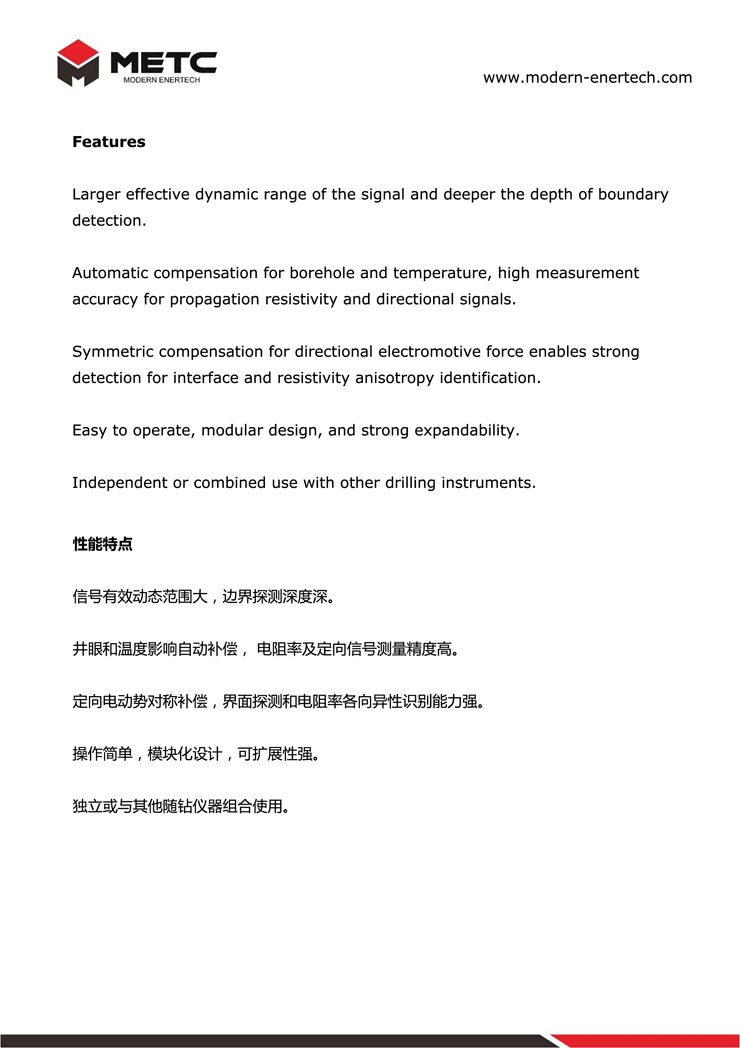

Характеристики сопротивления электромагнитных волн LWD

Больший эффективный динамический диапазон сигнала и большая глубина обнаружения границ.

Автоматическая компенсация скважины и температуры, высокая точность измерения удельного сопротивления распространения и сигналов направления.

Симметричная компенсация направленной электродвижущей силы обеспечивает надежное обнаружение границы раздела и идентификацию анизотропии удельного сопротивления.

Простота в эксплуатации, модульная конструкция и широкие возможности расширения.

Самостоятельное или совместное использование с другими буровыми инструментами.

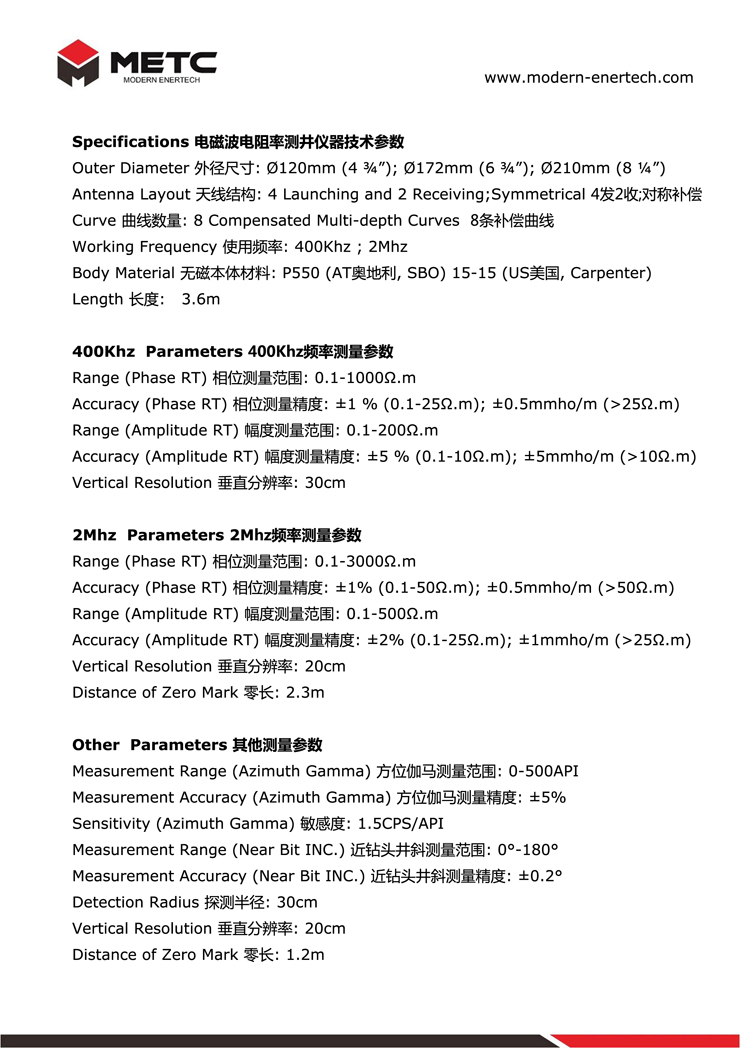

Характеристики сопротивления электромагнитным волнам LWD

Внешний диаметр: Ø120 мм (4 ¾ дюйма); Ø172 мм (6 ¾ дюйма); Ø210 мм (8 ¼ дюйма)

Расположение антенн: 4 исходящих и 2 приемных; Симметричный

Кривая: 8 компенсированных кривых с разной глубиной

Рабочая частота: 400 кГц; 2 МГц

Материал корпуса: P550 (AT, SBO) 15-15 (США, Carpenter)

Длина: 3,6 м

Параметры удельного сопротивления LWD 400 кГц

Диапазон (фаза RT): 0,1–1000 Ом·м

Точность (фаза RT): ±1 % (0,1–25 Ом·м); ±0,5 мм/м (>25 Ом·м)

Диапазон (амплитуда RT): 0,1-200 Ом.м

Точность (амплитуда RT): ±5 % (0,1–10 Ом·м); ±5 ммО/м (>10 Ом·м)

Вертикальное разрешение: 30 см

Параметры удельного сопротивления LWD 2 МГц

Диапазон (фаза RT): 0,1–3000 Ом·м

Точность (фаза RT): ±1% (0,1–50 Ом·м); ±0,5 мм/м (>50 Ом·м)

Диапазон (амплитуда RT): 0,1-500 Ом.м

Точность (амплитуда RT): ±2% (0,1–25 Ом·м); ±1 ммО/м (>25 Ом·м)

Вертикальное разрешение: 20 см

Расстояние нулевой отметки: 2,3 м.

Другие параметры

Диапазон измерения (азимут гамма): 0-500API

Точность измерения (азимут гамма): ±5%

Чувствительность (азимут гамма): 1,5CPS/API

Диапазон измерения (около бита, вкл.): 0°-180°

Точность измерения (около бита): ±0,2°

Радиус обнаружения: 30 см

Вертикальное разрешение: 20 см

Расстояние нулевой отметки: 1,2 м.
